Colori filo

Usa Personalizza disegno > Informazione disegno per visualizzare informazione disegno come la dimensione ed il numero di punti. Aggiungi commenti per stampare su foglio di lavoro.

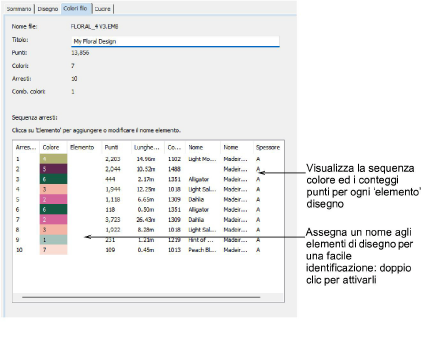

Il tab Colori filo ti permette di visualizzare la sequenza colore ed il conteggio punti per ogni ‘elemento’ disegno. Gli elementi corrispondono ai cambiamenti colori. Ognuno può essere nominato per una facile identificazione.

I dati di questo tab sono estratti dal file disegno e, eccetto Elemento, non possono essere modificati.

Campo

Descrizione

Nome file

Il nome file di disegno selezionato. Per facilitare la catalogazione esso sarà spesso un numero o un formato alfanumerico .

Titolo

Si ridireziona su nome file. Aggiungi un nome più descrittivo per facilitare la ricerca. Il nome appare sul foglio di approvazione o foglio lavoro.

Punti

Indica il conteggio punti totale per il disegno.

Colori

Indica il numero di colori filo compresi nel disegno.

Combinazioni colori

Numero di combinazioni colori nel disegno.

Combinazione colori

Usa la lista a discesa per cambiare combinazioni colori, se disponibile. Quando scegli una combinazione colori diversa, la minifoto e la lista sequenza arresti sono aggiornate.

La tabella in fondo contiene un elenco di tutti i cambi colore nel disegno così come appaiono nel foglio di lavoro produzione. Essa fornisce i seguenti dettagli:

Campo

Descrizione

Arresto #

L’arresto macchina corrispondente al cambio colore.

Colore

Indica il numero della fessura colore del colore sulla tavolozza colori.

Elemento

Nome definito dall’utente per identificare ciascun blocco colore. Fare doppio clic per attivare il campo.

Punti

Esiste un conteggio punti per ogni elemento del disegno. Puoi esibirlo come conteggio punti per ogni elemento o come conteggio cumulativo.

Lunghezza

Metraggio del filo richiesto per ogni colore.
