Informations relatives aux dessins

Utilisez Personnaliser dessin > Informations relatives au dessin pour afficher des informations concernant le dessin, telles que les dimensions et le nombre de points. Ajouter des commentaires à imprimer sur la feuille de programmation.

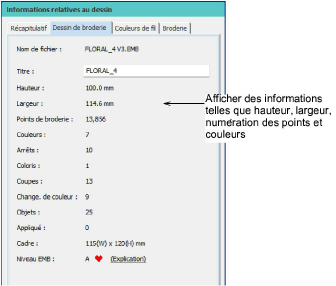

Sélectionnez l’onglet Dessin de broderie pour afficher des informations telles que hauteur, largeur, numération des points et couleurs. Les données extraites du fichier dessin, à l’exception du titre du dessin, ne peuvent être modifiées.

Sommaire du champ

Champ

Description

Nom de fichier

Le nom de fichier du dessin sélectionné. Ce sera souvent un format numérique ou alphanumérique pour faciliter le catalogage.

Titre

Prend le nom de fichier par défaut. Ajoute un nom plus descriptif pour faciliter le recherche. Ce nom apparaît sur la fiche d’approbation ou la feuille de programmation.

Hauteur / largeur

Hauteur et largeur totales du dessin.

Points de broderie

La numération totale des points pour le dessin.

Couleurs

Le nombre de couleurs de fil intervenant dans le dessin.

Arrêts

Normalement, les changements de couleur sont associés aux fonctions d’arrêt. Cependant, selon le fichier machine utilisé, le dessin peut contenir un dernier arrêt supplémentaire pour veiller à ce que la machine revienne à l’aiguille de démarrage pour le prochain passage.

Coloris

Nombre de coloris dans le dessin.

Coupes

Nombre de coupes dans le dessin. Généralement, vous vous efforcerez de minimiser le nombre de coupes.

Changements de couleur

Le nombre de changements de couleur requis pour broder le dessin.

Objets

Indique le nombre total d’objets dans un dessin.

Appliqués

Nombre d’objets d’appliqué dans le dessin (le cas échéant).

Niveau EMB

Alors que les fichiers dessins sont essentiellement classés comme « dessin » (contour) ou « machine » (point de broderie), le logiciel fait la différence entre quatre types de fichiers – dessin natif (A), contours importés (B), points de broderie traités (C), ou points de broderie importés (D).
