Couleurs de fil

Utilisez Personnaliser dessin > Informations relatives au dessin pour afficher des informations concernant le dessin, telles que les dimensions et le nombre de points. Ajouter des commentaires à imprimer sur la feuille de programmation.

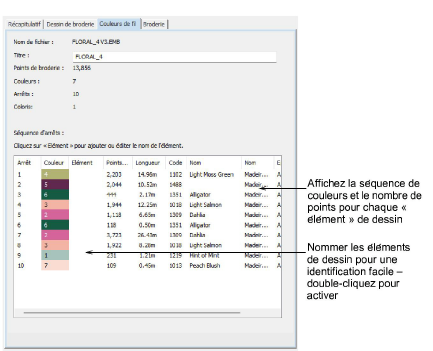

L’onglet Couleurs de fil vous permet de visualiser la séquence des couleurs et le nombre de points de broderie pour chaque « élément » du dessin. Les éléments sont équivalents aux changements de couleur. Chacun d’entre eux peut être nommé pour faciliter son identification.

Les données sont extraites du fichier dessin et, à l’exception de la colonne Elément, ne peuvent être modifiées.

Champ

Description

Nom de fichier

Le nom de fichier du dessin sélectionné. Ce sera souvent un format numérique ou alphanumérique pour faciliter le catalogage.

Titre

Prend le nom de fichier par défaut. Ajoute un nom plus descriptif pour faciliter le recherche. Ce nom apparaît sur la fiche d’approbation ou la feuille de programmation.

Points de broderie

Indique la numération totale des points pour le dessin.

Couleurs

Indique le nombre de couleurs de fil intervenant dans le dessin.

Coloris

Nombre de coloris dans le dessin.

Coloris

Utiliser la liste déroulante pour changer de coloris, si disponible. Lors du choix d’un coloris différent, la vignette et la liste des séquences d’arrêts sont mises à jour.

Le tableau en bas liste tous les changements de couleur dans le dessin comme ils apparaîtront dans la feuille de programmation de production. Il fournit les détails suivants :

Champ

Description

Arrêt #

L’arrêt machine correspondant au Changement de couleur.

Couleur

Indique le numéro de plage de couleur de la couleur dans la palette de couleurs.

Elément

Nom défini par l’utilisateur pour identifier chaque bloc de couleur. Double-cliquez pour activer le champ.

Points de broderie

La numération des points se fait pour chaque élément du dessin. Ceci peut être affiché comme une numération des points pour chaque élément ou comme une numération cumulative des points.

Longueur

Métrage du fil requis par couleur.

Code

Code couleur enregistré dans le nuancier de fils.

Nom

Nom de couleur apparaissant dans le nuancier de fils.

Nom de nuancier

Marque commerciale du nuancier de fils utilisé.

Epaisseur

A: Fil de broderie normal (environ 40 deniers)

B: Plus épais que la normale (environ 30 deniers)

C: Plus fin que la normale (environ 80 deniers)
